| 是否有現貨： | 是 | 認證： | SGS |
| 類型： | 溶液型 | 種類： | 改性聚氨酯三防漆 |
| 強度： | 結構膠粘劑 | 固化機理： | 反應性膠粘劑 |
| 組分： | 單組份 | 形態： | 液態 |
| 型號： | HX35 | 規格： | 15公升/桶 |
| 商標： | HX | 包裝： | 15公升/桶 |
| 比重： | 0.93 | 產量： | 80000 |

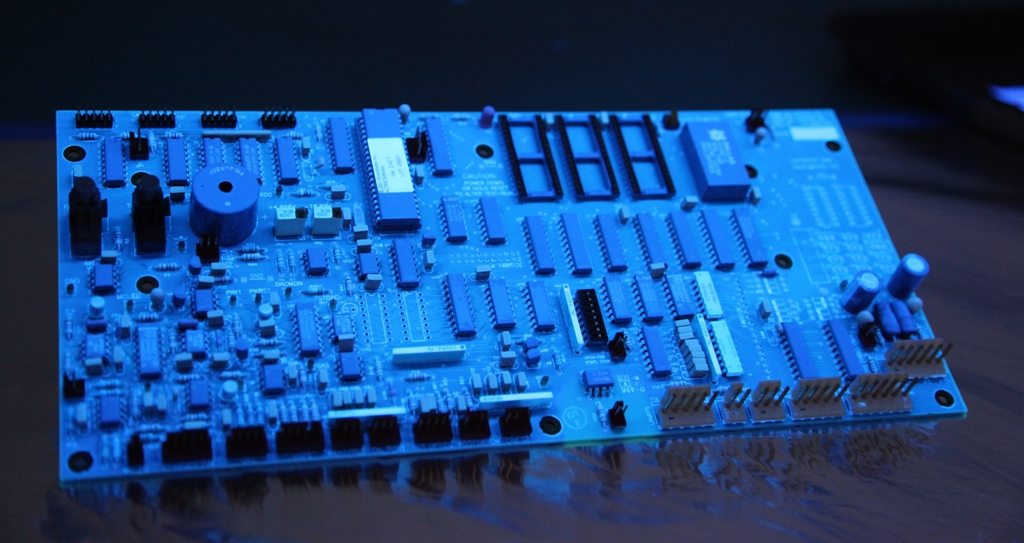

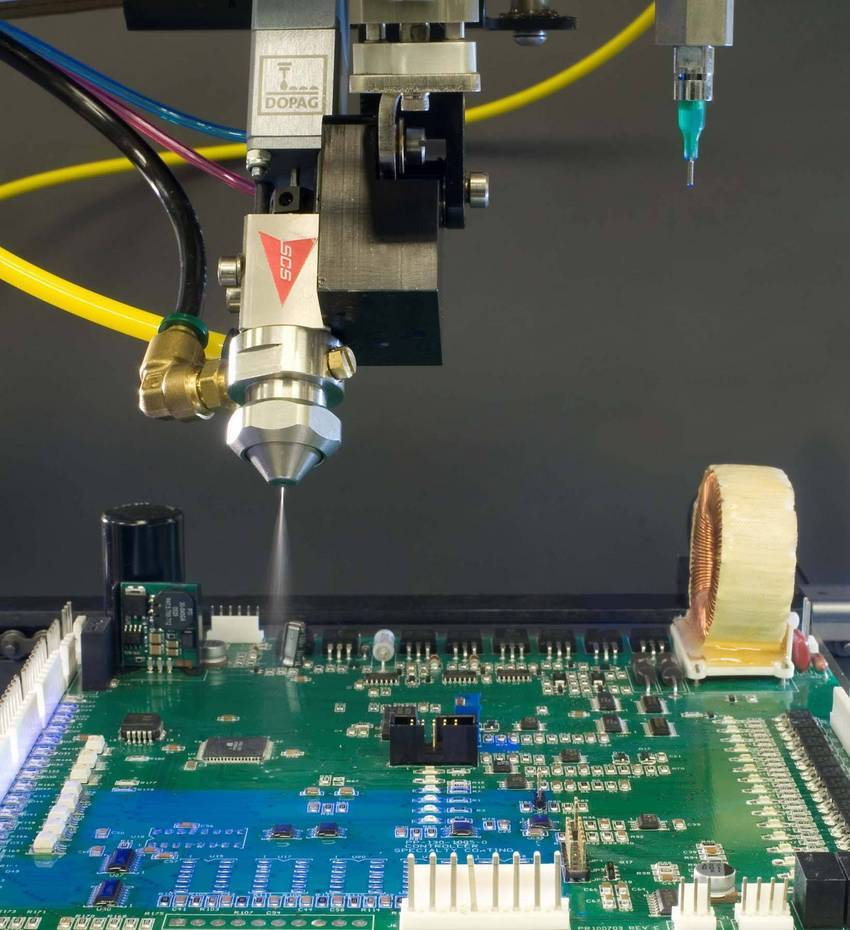

改性聚氨酯三防漆 PCB 防護涂料 高附著力、熒光檢測、快速表干，適用于對防潮和附著力要求 的線路板。1 、產品簡介 HX35 是一種單組分濕氣固化改性聚氨酯防護涂料，對各種印刷電路板和連接器件的表面浸潤效果好, 具有優異的涂層效果，除了 的防潮、防腐、耐酸堿、耐溶劑和電氣性能外，且在低溫環境下性能穩定，涂層帶有熒光紫外線指示劑，便于檢查涂覆效果。2 、與其他PCB 防護涂料相比， HX35 的優點有：1） 附著力、防潮和耐溶劑性能 丙烯酸樹脂防護涂料。2） 相比市面的其他聚氨酯三防漆，具有快速表干，漆膜耐磨性 的特點。3） 符合安規要求，阻燃效果達到UL V-0級。3 、使用方法說明 首先對印刷電路板進行清洗，如果基材的表面處理不好，基材表面上的灰塵、油污、助焊劑殘渣等都會影響涂膜和基材的附著力，也是印刷電路板今后發生腐蝕和霉變的切合點。華星防護涂料膠水可噴涂、刷涂、浸涂等多種工藝，適用溫度-20-120 ℃ ，施工條件要求環境溫度不低于15°C 和相對濕度不超過75 ％，施工時要保持良好的通風，以便加速表干時間，增加工作效率。漆膜層的厚度一般取決于涂覆方式（標準厚度為25μm ）。干燥后成漆膜狀態，漆膜具有附著力好、硬度高等特點。 噴涂： 適用于手工噴槍和選擇噴涂設備， HX35 防護涂料可直接噴涂使用，向PCB 板均勻噴涂，來回二次以上即可，然后風干。 刷涂： 把防護涂料加入適當的器皿中，靜置到氣泡完全溢出，用毛刷蘸取三防膠按照一定的順序對PCB 板進行涂刷即可。（膠膜的厚度取決于毛刷的柔軟程度、毛刷掛液量和刷涂遍數。） 浸涂： 把防護涂料加入適當的器皿中，按比例進行混合后靜置到氣泡完全溢出，然后把PCB 板浸入，在防護涂料中停留約5 ～10 秒（浸入時間可根據客人要求），緩慢提出（約1 ～2 毫米/ 秒），然后放置在空氣流通的地方風干或干燥柜中干燥。 注：為了獲得較厚的薄膜層需要多次涂覆時，一定要在上次涂膜表干后，再進行第二次操作，（ 10min-20min 即可）以確保兩層漆膜有效地結合。4 、技術參數
| 物理狀態/Appearance | 淡黃色透明 |
| 密度/Density（25℃），g/mL | 0.93±0.01 |
| 固含量/ Non-volatile，% | 35±2 |
| 粘度/Viscosity，mPa·s（20℃） | 350±50 |
| 體積電阻/Volume Resistivity，Ohm-cm | ＞10 × 1014 |
| 介電強度/Dielectric Strength，kv/mm | ＞21 |
| 剝離強度/Peel Strength，N/mm | ＞30 |
