| 產品特性 : | 應急 | 是否進口 : | 否 |
| 產地 : | 河北 | 加工定制 : | 否 |
| 型號 : | 大口徑無線高低壓叉形電流表 | 材質 : | 絕緣 |
| 適用范圍 : | 電力作業 | 品牌 : | 雄新 |
一．簡介

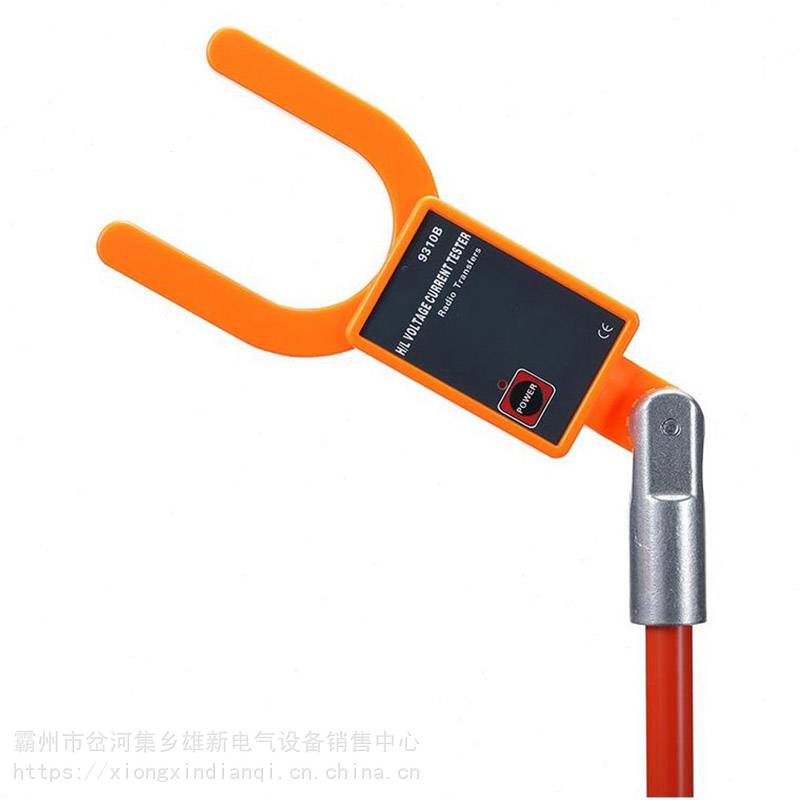

ETCR9310B大口徑無線gao低壓叉形電流表突破傳統結構，專為測量gao壓電流而精心設計制造的，獨特的U型開口結構實現了無阻礙測量，現場測試特別方便。儀表由專用大口徑叉形電流表配gao壓絕緣桿組成，配備無線接收器，能直線100米內接收被測數據，電流量程：AC 0.00A-9999A。在600V以下低壓線路，無需絕緣桿可以直接用勾表測量線路電流。
ETCR9310B大口徑gao低壓叉形電流表用于60kV以下的gao壓線路電流測量測量（需連接絕緣桿使用），在600V以下可不使用絕緣桿，直接使用叉形電流表測試。儀表還具有數據保持、數據存儲等功能。絕緣桿配有可調節接口，U形鉗口通過絕緣桿能非常便捷地叉住被測導線，省時快捷，廣泛應用于變電站﹑發電廠﹑工礦企業以及檢測站﹑電工維修部門進行電流檢測和野外電工作業等。也可以取代gao低壓變比測試儀，即分別測出一次回路與二次回路的gao低壓電流，再計算就能得出gao低壓的變比。絕緣桿輕便，具有防潮﹑耐gao溫﹑抗沖擊﹑抗彎﹑gao絕緣、可伸縮等特點。
型號類別
型號 | 量程 | 分辨力 | 鉗口尺寸 | 鉗口結構 | 無線距離 |

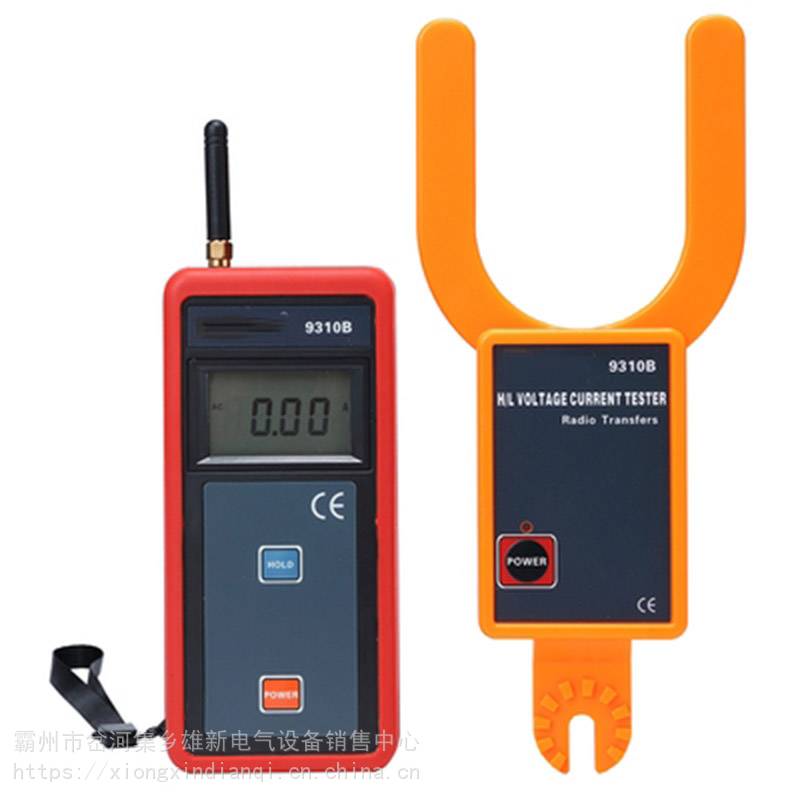

ETCR9310B | 0.00A-9999A | 0.01A | φ68mm | 叉式 | 100米 |

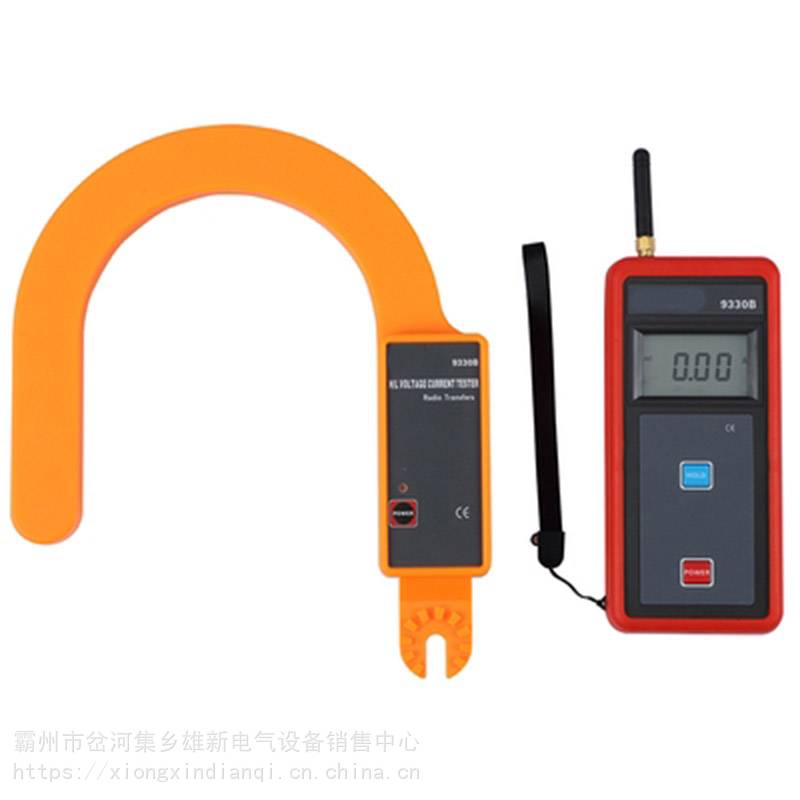

ETCR9330B | φ130mm | 勾式 | 100米 |
二．技術規格
功 能 | gao壓交流電流測量，低壓交流電流、在線交流電流監測 |
電 源 | DC6V 堿性干電池(1.5V AAA×4) |
測試方式 | 非接觸U型CT |
傳輸方式 | 433MHz無線傳送，傳輸距離約100米 |
顯示模式 | 4位LCD顯示，背光功能，適合昏暗場所 |
LCD尺寸 | 47mm×28.5mm |
儀表尺寸 | 檢測儀：寬107mm×gao252mm×厚31mm 接收器：寬78mm×gao212mm×厚41mm |
鉗口尺寸 | φ68mm |

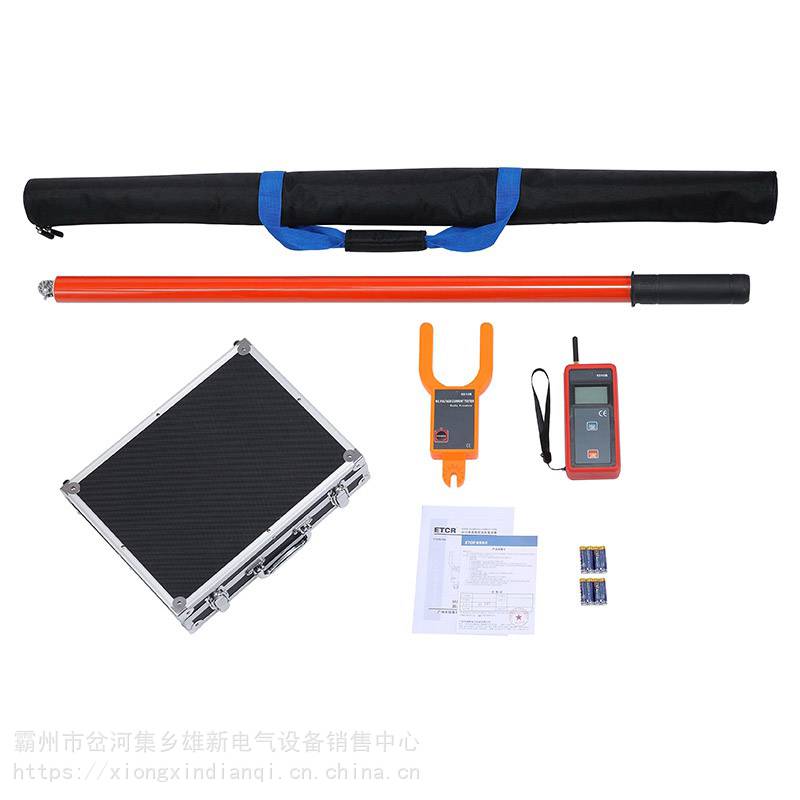

絕緣桿尺寸 | φ45mm，收態1150mm，伸態5000mm。 |
絕緣桿 電壓等級 | 110KV |
采樣速率 | 2次/秒 |
測量范圍 | 0.00A～9999A(50/60Hz自動) |
分 辨 力 | 0.01A |
換 檔 | 0.00A～9999A全自動換檔 |
測試精度 | ±2%±5dgt(導線處于靠近U形鉗口底端zhongxin位置，23℃±2℃) |
位置誤差 | 被測導線應盡量處于靠近U形鉗口底端zhongxin位置，不要靠近U形鉗口頂部，U形鉗口頂部測試誤差約zengda一倍或更多。（請參考檢測儀操作部分第3點） |
數據存儲 | 99組，存儲過程中“MEM”符號指示，“FULL”符號閃爍顯示表示存儲已滿 |
線路電壓 | 60kV以下裸導線測試(帶絕緣桿操作，伸縮絕緣桿完全拉開) |
數據保持 | 通常測試模式下按HOLD鍵保持?jǐn)?shù)據，“HOLD”符號顯示，再按HOLD鍵取消 |
數據查閱 | “MR”符號指示，能上下翻閱所存數據 |
溢出顯示 | 超量程溢出功能：“OL A”符號顯示 |
無信號指示 | 當接收器沒有收到發射信號時動態顯示“no- -”符號 |
自動關機 | 開機約15分鐘后，儀表自動關機，以降低電池消耗 |
電池電壓 | 當電池電壓低于4.8V時，接收器顯示電池電壓低符號“ ”（檢測儀低電壓時“ ”閃爍顯示，接收器低電壓時持續顯示），提醒更換電池 |
儀表質量 | 檢測儀：235g(含電池)，接收器：280g（含電池） 儀表總質量：2300g(含絕緣桿和電池) |
工作溫濕度 | -10℃～40℃；80%Rh以下 |
存放溫濕度 | -10℃～60℃；70%Rh以下 |
干 擾 | 盡量避免315MHz、433MHz同頻信號干擾 |
絕緣qiang度 | AC 220kV/rms(伸縮絕緣桿完全拉開，兩端之間) |
結 構 | 防滴漏Ⅱ型 |
三．結構
1.U形鉗口2.檢測儀
3.電源指示燈 4.檢測儀POWER鍵
5.儀表可調節接口 6.接收器POWER鍵
7.接收器HOLD鍵 8.接收器液晶顯示屏
9.接收器10. 接收器天線
11.伸縮絕緣桿 12.絕緣桿可調節接口
